總預算 $850+運費 60=$910，同步馬達 $200+運費 60=260
整個花掉 $1170，這部 5600 Kcal 兩噸多的窗型冷氣又恢復往日雄風
如果是兩噸以下的，網路的價格通用機板大部分在 500 ~ 600 間
如果循原廠維修機制，一定是換掉整塊機板，以這種噸數而言，報價連工帶料我想
沒有破 3000 應該跑不掉吧 !!
此種 DIY 220V 電壓，沒有把握的話別亂換 ~
Kcal/hr
|
BTU/hr
|
KW
|
噸(一般說法)
|
適用坪數
|
2000
|
8000
|
2.32
|
0.8
|
3
|
2500
|
10000
|
2.90
|
1
|
3-5
|
3150
|
12600
|
3.66
|
1.26
|
4-6
|
3550
|
14200
|
4.12
|
1.42
|
5-7
|
4500
|
18000
|
5.23
|
1.8
|
6-8
|
5600
|
22400
|
6.51
|
2.24
|
8-10
|
6300
|
25200
|
7.32
|
2.52
|
10-12
|
7500
|
30000
|
8.72
|
3.0
|
12-15
|
8000
|
32000
|
9.30
|
3.2
|
12-18
|
9000
|
36000
|
10.46
|
3.6
|
15-18
|
10000
|
40000
|
11.62
|
4.0
|
15-23
|
12500
|
50000
|
14.53
|
5.0
|
19-28
|
15000
|
60000
|
17.44
|
6.0
|
20-30
|
冷氣機電路板被擊穿，整個燒焦嚴重
兩顆繼電器，皆因為龐大電流燒穿，測試接點已經無法工作，
電磁線圈部分也就不是重點了
原始的控制機板
檢查了一下 220V 電壓正常，風向卻不動，結果連同步馬達都燒毀
分解同步馬達，線圈部分已經四分五裂
雜亂的線路與維修場景
使用 昇凡科技 SF30R2 公用機板替換，此款式支援三噸以內窗型冷氣，但不支援變
頻，主要差別在於電路的配置，以及壓縮主繼電器的安培數，整組價格 $850
由於忘記買接續端子，直接用焊接的
記住原始機板的強、中、弱連接方式，準備重新焊接到新的機板
這塊板子的零件配置方式還是有點怪怪的，有顆電阻竟然壓在兩顆三極體底下
好處是，主繼電器採30A大電流繼電器,內部多了輔助彈回鋼片,
增加彈回力道,降低因起動時的過電壓過電流導至粘住的機率發生
銲接處用熱縮套管包覆
SF30R2 公用機板電路配置

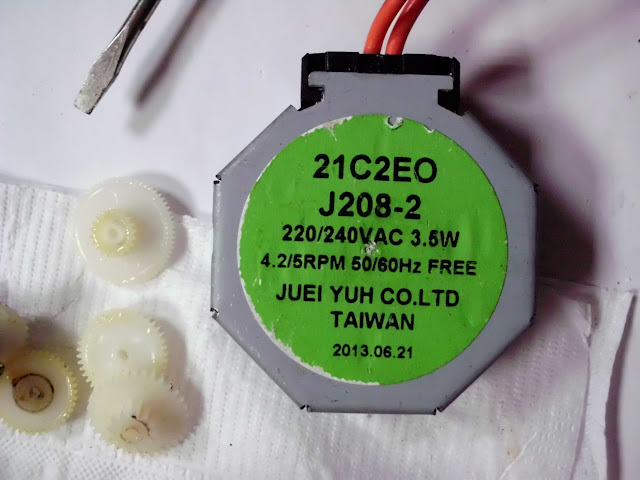

新的代用風向馬達，必須和原始的風向馬達同規格，找了好久，單顆價格 200元
轉速 5 R.P.M，電壓 220V AC
新馬達轉軸外徑 7，平面削除之後外徑 5
風向馬達裝妥之後運作示意圖
裝回機板之後，配置好室內感溫頭
新的控制組為線控、遙控皆俱全，但比較小型，新的就沒用了，拆掉當備料
安裝孔就不需要再鑽了
SF30R2 線路配置與使用說明
